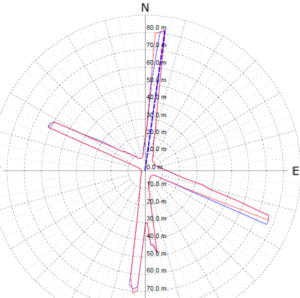

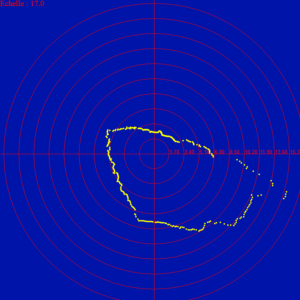

L’outil, double fonction, Laser-Vidéo FLODIM est une sonde de dimensionnement et d’inspection vidéo dédiée aux cavités souterraines en air. Il fait partie de la ‘’cavity suite of instrument’’ de FLODIM. Avec sa tête de mesure montée sur un système rotatif et inclinable, l’outil Laser-Vidéo recueille la position précise de milliers de points dans n’importe quelle direction tout en fournissant une vidéo en couleur Haute définition et des photos des parois de la cavité. D’autres caractéristiques font de cette sonde un système à la pointe de la technologie pour l’étude de cavités aussi complexes que les anciennes galeries de mine, puits de mine, mais aussi pour l’identification d’équipements abandonnés ou pour l’évaluation de configurations dangereuses. La taille réduite de cet outil lui permet même d'accéder à des cavités par l’intermédiaire d’un puits dévié. La mesure est réalisée grâce à des sections horizontales et inclinées successives ayant un pas de 2 degrés en azimut. Toute distance anormale ou anomalie détectée comme la présence d’une échelle est systématiquement corrélée avec les images vidéo précédemment enregistrées. Grâce au logiciel DimCav développé en interne, il est possible de visualiser rapidement la forme de la cavité, ses caractéristiques principales, son volume, et d'afficher l'ensemble des informations dans un rapport clair et précis. DimCav propose également de nombreuses fonctionnalités telles que la gestion et visualisation d'un champs de cavités qui permet la reconstitution d’un réseau de galeries ou de plusieurs cavités connectées entre elles.

ImperialMétrique

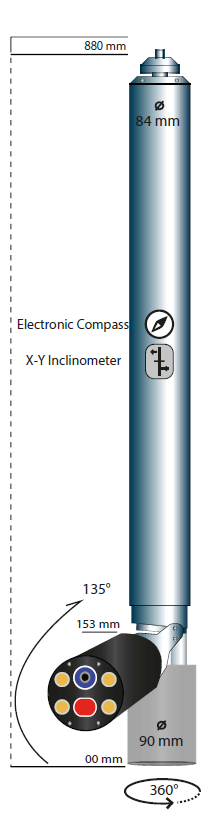

Diamètre3.54"90 mm
Longueur30.3 ft0.88 m
Poids25 lbs11.4 kg
Température Max.131 °F55 °C
Etanchéité44 psi3 bar

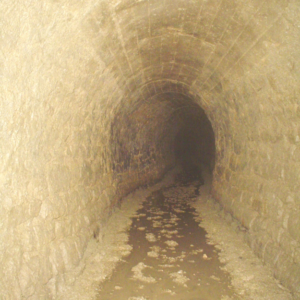

  • Anciennes mines et carrières
  • Géotechnique
  • Travaux souterrains (creusements de galeries, etc.)
Caractéristiques du câbleMono ou multi-conducteur
Vidéo (4 modes)SD : 25pic./s (1600 Kbits/s JPEG 2000) - HD : 6 pic./s (6 Mbits/s JPEG 2000) - PH : 1.7 pic./s (12 Mbits/s JPEG 2000) - FREEZE : Picture

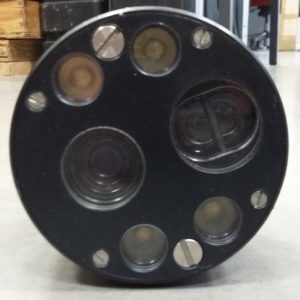

ObjectifZoom X10 - Focus 4.2 to 42 mm - visual angle (H) 4.6° to 46°
RésolutionCCD color 1/4" - 460 lignes TV
Sensibilité3 lux
Portée (Laser)De 20cm à 60m
Précision (Laser)+/- 5 cm
Répétabilité de la mesure (Laser)+/- 2 cm
  • Acquisition de points avec précision et grande répétabilité

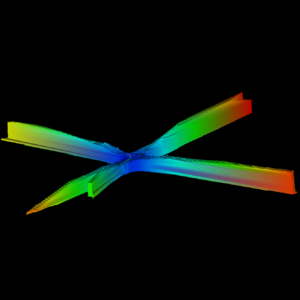

  • Traitement 3D haute résolution

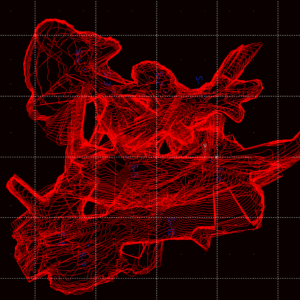

  • Combinaisons de modèles 3D
  • Vidéos et photos hautes définitions
